 Принцип работы xls

Инструкция по применению программного обеспечения.

«Action Base Fireworks»

2009г. Action Base Fireworks, ООО «СЛК»

г. Москва

Введение.

1. Установка программного обеспечения Action Base Fireworks.

2. Подготовка программы к запуску фейерверка.

 2.1 Запуск программы.

 2.2 Загрузка сценария и фонограммы.

 2.3 Определение подключенных пультов.

 2.4 Тест.

3. Запуск фейерверка.

 3.1 Автоматический запуск.

 3.2 Ручной запуск.

4. Подготовки сценария к фейерверку.

5. Основные сочетания клавиш.

Основные характеристики программного обеспечения:

- поиск и определение модуля.

- точное определение питания до 0,1 В и качества связи в процентах,

  в реальном времени.

- программа позволяет произвести тест каналов каждого модуля в

  отдельности, либо всех вместе, результатом чего является

  отображение в программе запуска сопротивления каждого

  электровоспламенителя.

- программа воспринимает любой тип файла (MP3, WMA, WAV, и т.)

  фонограммы.

- автоматический или ручной режимы запуска.

- сценарий, загружаемый в программу, имеет формат текстового

  файла и состоит из четырех групп (временной интервал/номер

  модуля/номер канала/название изделия).

Условные обозначения.

ПК – персональный компьютер.

ПО ABF – программное обеспечение Action Base Fireworks.

USB-connect – Universal Serial Bus, интерфейс связи ПК и модуля.

1. Установка программного обеспечения Action Base Fireworks.

Драйвер и сама программа ПО ABF находится на CD диске.

Просто установите программу с CD диска, и она готова к работе.

2. Подготовка программы к запуску фейерверка.

  2.1 запуск программы.

Вставьте USB-connect в ПК и запустите ПО–ABF с ярлыка

При правильной установки подключённый USB-connect должен отобразиться в ПО – ABF.

  2.2 Загрузка сценария и фонограммы.

Для загрузки сценария последовательно нажмите:

Файл/открыть txt. (текстовый) файл или Ctrl+O.

Для загрузки фонограммы последовательно нажмите:

Файл/загрузить фонограмму или Ctrl+М.

ПО–ABF поддерживает подключение нескольких USB-connect к одному ПК, что позволяет создавать более сложные схемы подключения модулей.

  2.3 Определение подключенных пультов.

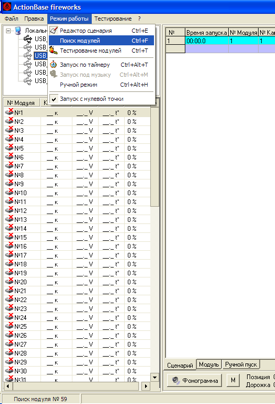

Для поиска подключенных модулей последовательно нажмите:

режим работы/поиск модулей или Ctrl+F.

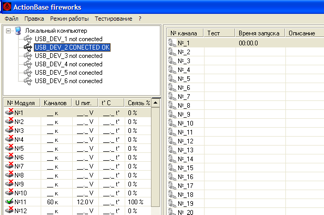

После поиска, в программе отображаются все подключенные модули, напряжения аккумуляторов и связь с ПК с каждым из них.

  2.4 Тест.

Как только программа определила все необходимые для работы модули, можно включать режим тестирования.

Для этого в программе последовательно нажмите:

режим работы/тестирование или Ctrl+T.

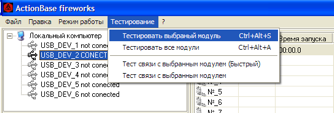

Затем последовательно нажмите:

тестирование/тестировать выбранный модуль или Ctrl+Alt+S

либо /тестировать все модули Ctrl+Alt+A.

После тестирования модулей, показываются все подключенные электровоспламенители и их сопротивление.

3. Запуск фейерверка.

  3.1 Автоматический запуск.

После того как вы загрузили сценарий и фонограмму, определили

все подключённые модули и протестировали их.

Можно запускать фейерверк, для этого в программе последовательно нажмите: режим работы/запуск по таймеру или Ctrl+Alt+Т

(если вы работаете без фонограммы) и режим работы/запуск под музыку или Ctrl+Alt+М (если работаете с фонограммой).

 И нажимаем кнопку Запуск.

  3.2 Ручной запуск.

Для этого последовательно нажмите:

режим работы/ручной режим или Ctrl+Alt+Н.

Появится схема выбранного для запуска модуля:

Для запуска в ручном режиме используются клавиши:

1. для выбора канала  стрелки вверх - вниз.

2. для стрельбы пробел(space).

 4. Подготовки сценария к фейерверку.

Загружаемый сценарий для ПО–ABF имеет формат текстового файла, который может быть написан в программе Fireworks Studio или в самой программе запуска.

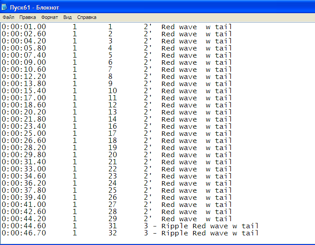

Вид сценария в текстовом файле:

Где: 1 столбец – время запуска (часы, минуты, секунды и десятые доли секунды).

2 столбец – номер пульта (от 1 до 80).

3 столбец – номер канала (от 1 до 60).

4 столбец – в нем указывается название изделия, которое заряжено на данном канале. Столбцы сценария разделяются табулированием (Tab).

5. Основные сочетания клавиш.
